利用虚拟模板和定位解决方案淘汰物理模板

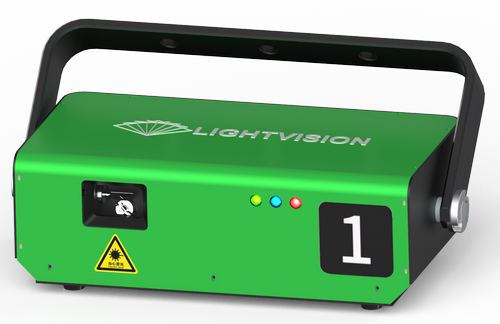

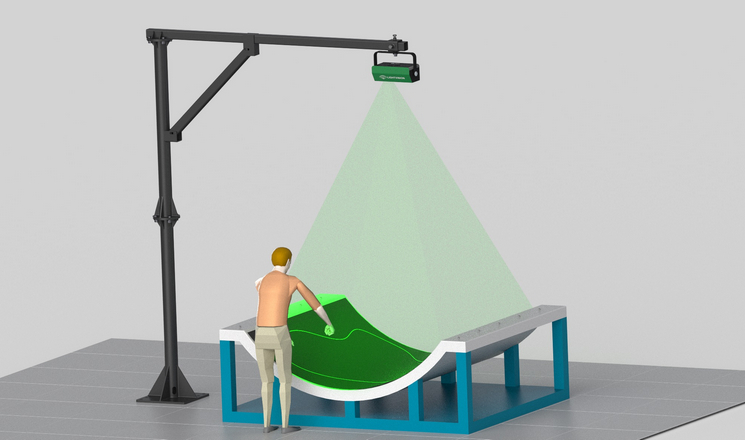

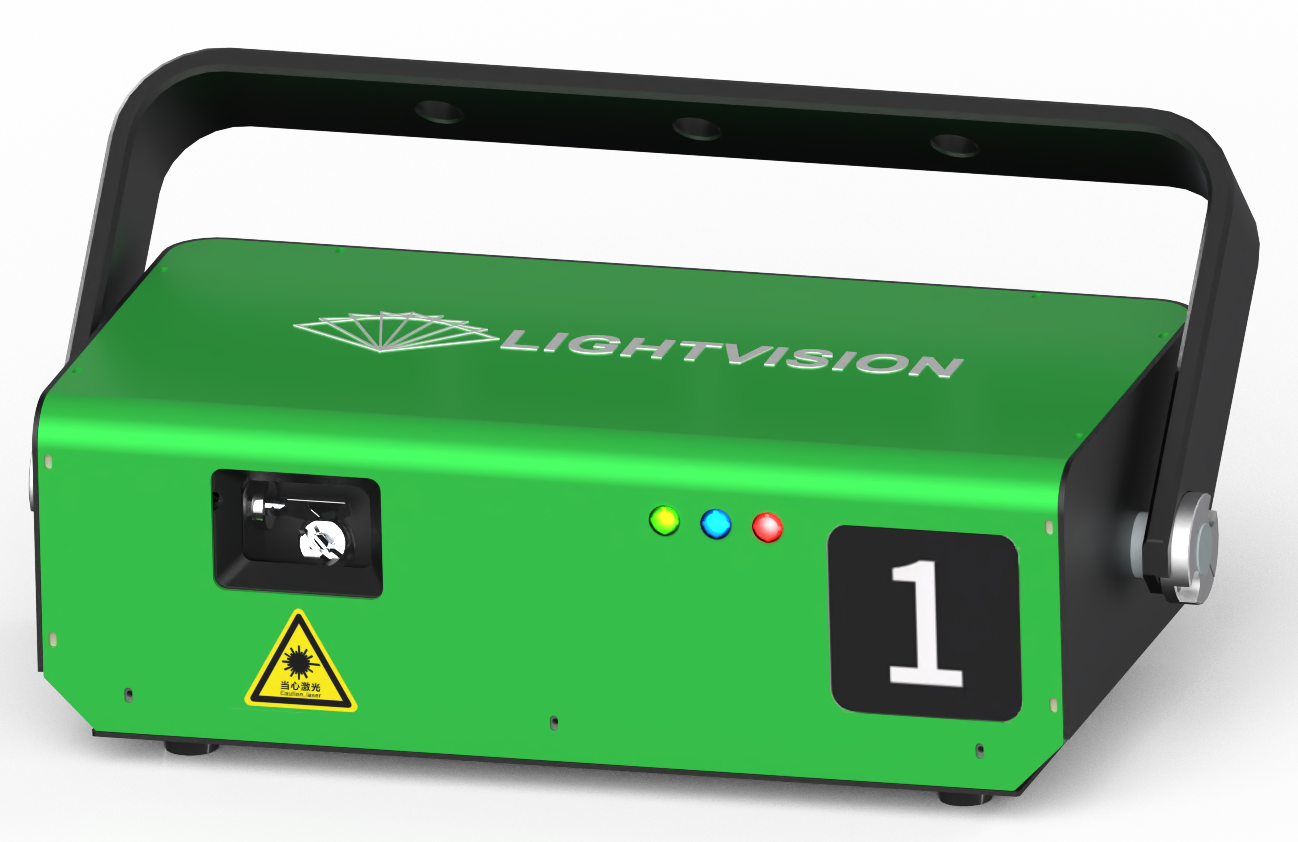

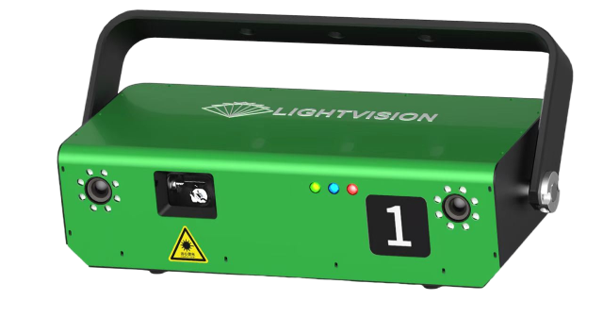

LightVision激光投影仪将激光线精确地投射到物体表面上，形成一个虚拟模板，能够让操作员和装配工快速、精确、充满自信地定位部件。通过三维CAD模型创建的激光模板，使系统能直观地投射部件、制品或任何目标区域的激光轮廓，从而形成一个虚拟的三维协同模板，使一系列装配和生产应用得到简化。

激光投影技术通过CAD文件提供了一个虚拟模板解决方案，消除了对于物理模板和硬质模具的需求，并且降低了人为错误的风险。因此，制造商能够节省因使用大型笨重模板而耗费的时间和开支，同时极大地改进质量控制流程。简单易用的操作界面**限度地降低了对于操作时间和技能的要求。

对于想要提高质量和效率的任何单位来说，LightVision激光投影仪都是一种理想的解决方案。导引流程顺序以及精确定位部件的能力，使制造效率得到提高。通过采用简单、可靠、高成本效益的解决方案来优化生产流程，可以避免代价高昂的不合格产品。

高级轨迹控制

提供具有优良的动态精度和刷新速率的快速投影。

精确、可靠的远距离投影

可变式焦点可进行1.5-15.0米的多种距离投影。

反向反射校准标靶

使用摄影测量的标靶(最少四个)能够让表面或物体上的投影图像实现精确对准，从而使投影图像与CAD 模型相一致。

多投影仪阵列操作

用于大型装配件或在狭小的区域内，多台LightVision投影仪可以由一个工作站来控制，以便提供位于一个坐标系内的大型虚拟模板。

耐用且可靠的解决方案

运用久经考验的生产车间技术，使用防尘级工业机箱。

产品优势

1. 核心功能特性

• 动态轨迹控制：支持高速投影与高刷新频率

• 摄影测量校准：通过反向反射标靶（≥4 个）实现 CAD 模型与投影的精准对齐

• 多投影仪协同：支持单工作站控制多台设备（20 + 单元），实现大型区域无缝投影

• 可变焦技术：支持不同距离的自动聚焦需求

• 超远距离投影：最远定位及投影距离大于25米



2. 硬件规格

• 工业级设计：防尘机箱，工作温度 0-40℃，湿度35-85% 无冷凝

• 尺寸重量：400×204×142mm，8kg

• 连接方式：以太网 / 可选无线网（支持5G）



3. 软件系统

• RayQuick 控制软件：支持多任务并行处理（8 + 任务）

• 3D 文件兼容性：直接导入IGS/STEP/CATIA 等 20 + 种 CAD 格式

• 用户管理：三级权限系统，保障数据安全

• 智能功能：自动对焦、全局找点、分区投影等



4. 校准与精度保障

• 基于高精度摄影测量的标靶校准技术

• 支持复杂曲面的三维投影对齐

• 动态补偿算法确保远距离投影精度



5. 扩展能力

• 可选配件：便携式脚架、无线遥控器、条码读取器等

• 多设备同步：支持无线多机联投与 5G 网络扩展



6. 行业适应性

• 提供航空航天 / 汽车 / 复合材料 / 风电等多行业解决方案

• 支持工装定位、铺层引导、焊接螺柱定位等 20+ 类应用场景



技术参数

硬件规格与环境要求

功率输入	220 VAC 50/60 HZ
环境温度范围	0-40°C
连接性	以太局域网、WIFI(可选)
投影仪尺寸	长400 mm x宽200 mm x高150 mm
投影仪重量	8.0kg

激光等级

激光功率	520 nm (绿色), 1mw或5mw或定制功率
激光寿命	>20000小时
